德國安舍FlexES智能火災報警系統

FlexES Design Manual


系統概述
ESSER是全球著名的消防品牌，也是全球最大的火災報警系統生產廠家之一，其火災探測技術一直處于世界先進行列。ESSER一貫以高科技、高品質著稱，堅持將產品質量放在首位，不僅擁有多類國際產品認證，同時也獲得ISO9001質量體系認證。
依托于先進的科技和對用戶需求的深度挖掘，FlexES火災報警控制器呈現了一款更靈活、更高效、更安全的產品，滿足火災報警控制器GB4717-2005、消防聯動控制系統GB16806-2006和火災自動報警系統設計規范GB50116-2013要求。它比以往的控制器性能更強大、速度更快、調試安裝也更便捷。同時搭載了彩色觸摸屏，帶來更優質的用戶體驗。強大的聯網能力，支持最多64臺主機聯網。同時，沿襲了ESSER產品的經典特色——模塊化設計、冗余技術以及智能探測設備。新一代的FlexES火災報警控制器是對我們突破傳統工業設計的一場完美演繹。
系統主要功能及特點
彩色電容觸摸屏
FlexES搭載了7”彩色電容觸摸屏，分辨率高達800×480，使信息顯示更加清晰完整。同時搭配實體按鍵，使得編程及控制等操作更加便捷可靠。貼心的Night Design設計，只點亮當前的狀態指示燈，并通過顏色進行區分，即使遠距離也能快速獲取關鍵信息，并做出快速反應。
優化主操作界面
主操作界面采用視覺一體化設計，火警、故障等信息置頂顯示，一目了然。具有未讀事件指示、系統消息提醒功能。同時支持在線編程、自動登錄回路設備、通過事件列表操作設備�；�于用戶體驗，縮短操作時間，避免操作失誤。
簡化安裝布線
FlexES整體采用模塊化設計，由顯示控制箱、總線多線箱、電池箱組成，可根據項目大小，選擇總線多線的數量，方便擴展和替換。CPU、回路卡、網卡等采用統一封裝、即插即用�；芈房ê椭靼逯�間采用RJ45傳輸口，其他數據接口采用扁平線纜，接線方便、數據傳輸穩定。
CPU冗余技術
FlexES可配備主從CPU，系統只需對主CPU進行編程，從CPU一直處于熱備狀態，一旦主CPU發生故障，從CPU也能保證系統無縫正常運行，確保完整的顯示和聯動功能。冗余備份，安全加倍。
貼心的軟件設計

調試軟件采用離線編程的方式，不再需要調試人員長期駐扎現場進行在線調試，至少為客戶節省50%的調試時間。通過調試軟件可以對控制器所有部件以及樓層顯示器進行在線升級，保持版本統一。支持本地/遠程上傳和下載工程文件，采用全新聯動編程方式，具有智能錯誤提示功能。
智能探測技術

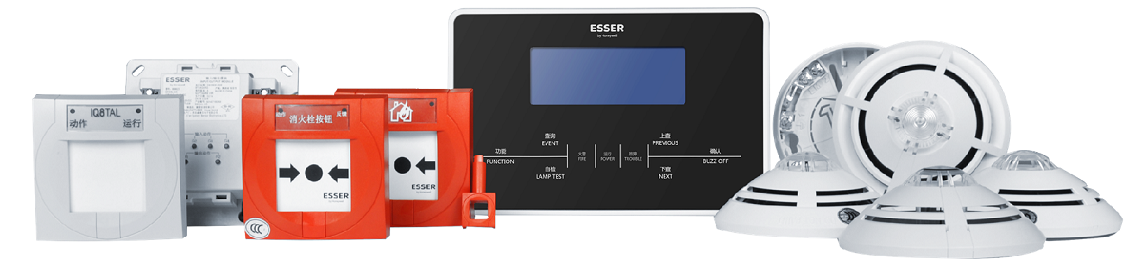

FlexES搭配的IQ8 Quad系列外設具有高品質美學外觀，360°可視角和防水“導水溝”設計。不論是探測器、模塊還是手動報警按鈕都內置隔離器，能長期保證線路穩定工作。其復合探測技術更是將科技感體現得淋漓盡致，雙光電探測技術、內置蜂鳴器復合探測技術、無線探測技術等備受客戶的親睞。
更炫的火災顯示盤
火災顯示盤同時兼顧明裝和暗裝的需求，更輕薄、更美觀。同時配備了電容觸摸式按鍵，使其表面更加平整，使用壽命更長。CAN總線的連接方式，單臺的傳輸距離長達1km，最多64臺設備手拉手式連接，使總體傳輸距離擴展至64km，同時傳輸速率也可提升至50kbps。
